回流焊原理及工藝流程，回流焊工藝是一種非常重要的焊接技術?；亓骱改軌?qū)㈦娮釉cPCB板牢固地連接在一起，確保電子設備的穩定性和可靠性。本文將介紹回流焊的原理及工藝流程，以幫助讀者更好地了解這一關鍵技術。

　　一、回流焊原理

　　回流焊是通過加熱錫膏，使其熔化并潤濕PCB板上引腳與元件腳之間，從而形成機械連接和電氣連接?；亓骱钢饕ㄥa膏印刷、預熱、焊接三個過程。

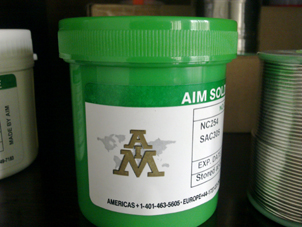

　　錫膏印刷

　　錫膏印刷是將焊錫膏均勻地涂覆在PCB板表面上的過程。印刷過程中，應確保錫膏量適量，分布均勻，以利于后續焊接過程。

　　預熱

　　預熱是為了使PCB板上的元件和錫膏在焊接前達到一定溫度，以利于焊接過程。預熱過程中，應避免溫度過高或過低，以防止元件損壞或焊接不良。

　　焊接

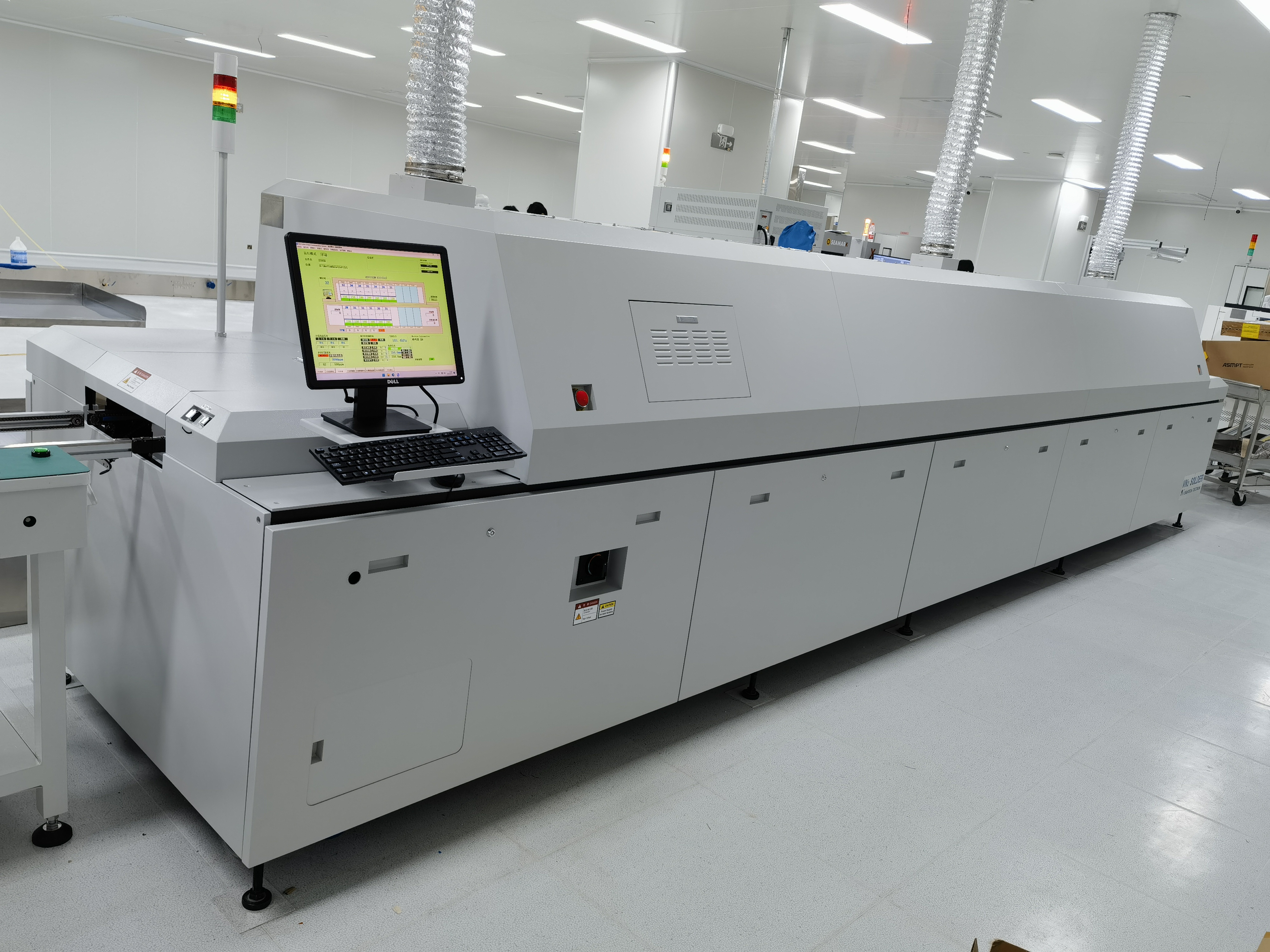

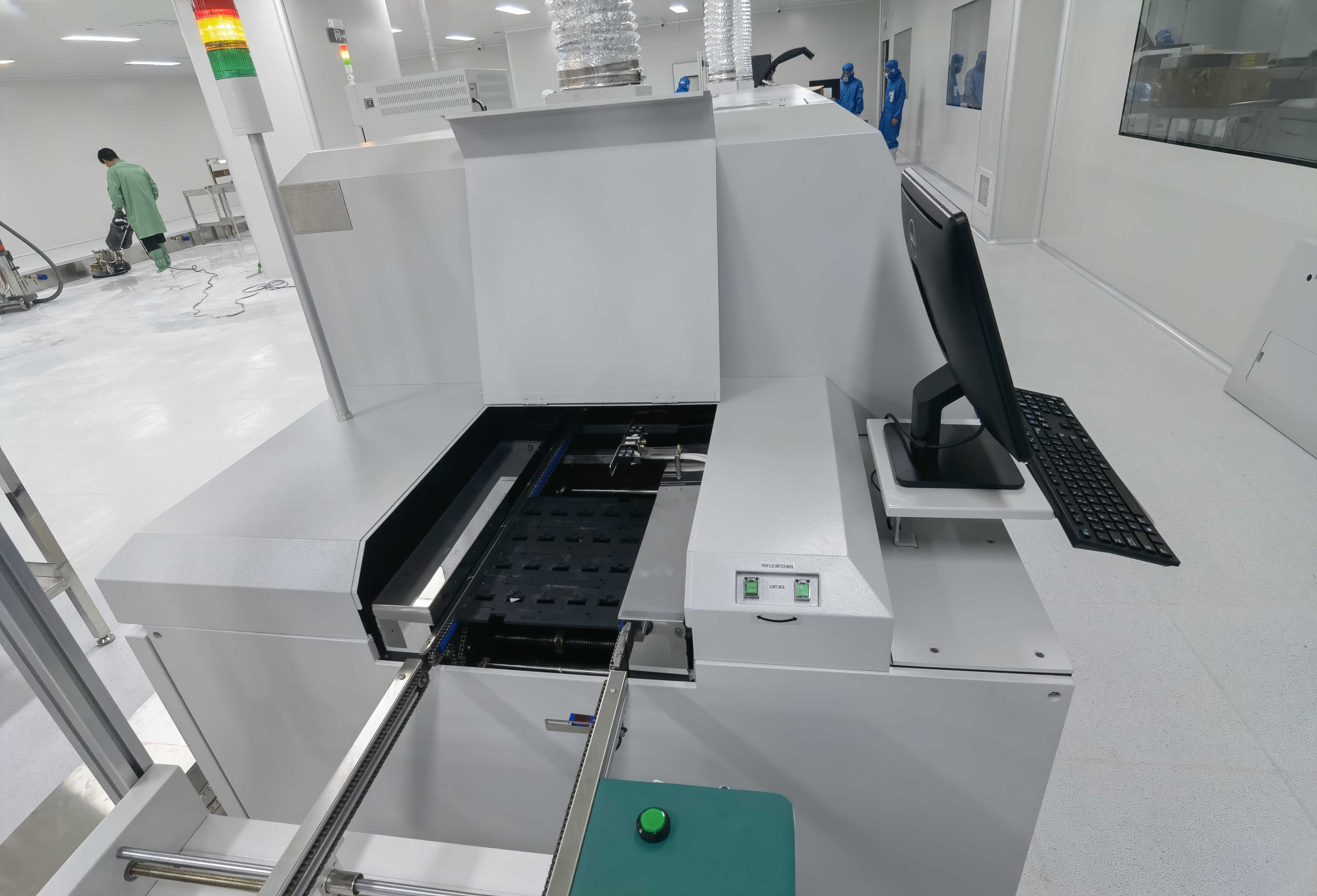

　　焊接是將預熱后的PCB板放入回流焊爐中進行加熱，使錫膏熔化并潤濕引腳和元件腳的過程。焊接完成后，應形成牢固的連接。

　　二、工藝流程

　　回流焊工藝流程包括以下步驟：

　　清洗

　　清洗是為了去除PCB板表面的污垢和氧化物，以利于錫膏印刷和焊接。清洗方法包括溶劑清洗、水清洗等。

　　烘焙

　　烘焙是為了去除PCB板中的水分，防止焊接過程中出現氣孔等缺陷。烘焙溫度和時間根據PCB板材料和厚度確定。

　　涂膏

　　涂膏是將焊錫膏均勻地涂覆在PCB板表面上的過程。涂膏量應根據元件重量、分布等因素確定。

　　組裝

　　組裝是將電子元件按照電路圖要求，放置在PCB板上適當?shù)奈恢谩＝M裝過程中應避免元件損壞或放置錯誤。

　　焊接

　　焊接是將預熱后的PCB板放入回流焊爐中進行加熱，使錫膏熔化并潤濕引腳和元件腳的過程。焊接完成后，應形成牢固的連接。

　　三、關鍵工藝

　　回流焊的關鍵工藝主要包括錫膏印刷精度、預熱溫度和焊接效果。

　　錫膏印刷精度

　　錫膏印刷精度直接影響到焊接質量和生產效率。高精度的錫膏印刷能夠使焊點分布均勻、大小合適，確保焊接質量和可焊性。

　　預熱溫度

　　預熱溫度對焊接效果和元件壽命有很大的影響。合適的預熱溫度能夠使錫膏和元件引腳充分預熱，有利于焊接過程，提高焊接質量。

　　焊接效果

　　焊接效果是回流焊工藝的關鍵指標之一。良好的焊接效果應具備焊點光亮、圓潤，無氣孔、虛焊等缺陷。焊接效果的評估主要包括外觀檢測和功能性測試。

　　四、質量控制

　　回流焊質量控制主要包括印刷效果檢測和焊接質量評估。

　　印刷效果檢測

　　印刷效果檢測是回流焊質量控制的重要環節。檢測內容主要包括錫膏印刷的均勻性、厚度、位置精度等。檢測方法包括目視檢測、X光檢測等。

　　焊接質量評估

　　焊接質量評估是回流焊質量控制的另一個重要環節。評估內容主要包括焊接強度、氣孔、虛焊等缺陷。評估方法包括X光檢測、外觀檢測、功能性測試等。

　　回流焊原理及工藝流程，其原理及工藝流程對于電子設備的穩定性和可靠性起著至關重要的作用。本文介紹了回流焊的原理及工藝流程，并強調了其在電子組裝中的重要性。通過了解回流焊的原理及工藝流程，我們可以更好地理解這一關鍵技術，并將其應用于電子組裝過程中，提高電子設備的質量和可靠性。
